你有没有遇到过这种情况——花了大半年精力设计的空调系统，运行时却发现一半机组在徒劳运转，另一半却在满负荷硬扛？
这种场景并不少见。2025年对国内32个风冷模块项目的实测报告显示，约三分之一的系统实际能效低于设计预期，根源往往不在设备质量，而在方案设计阶段就埋下了“先天缺陷”。
本文覆盖了从冷负荷计算到水流速校验的完整设计要点，会把那些实际项目中容易被忽视的细节一次性说清楚。
读完你会掌握3个核心决策方向、4个避坑关键点，以及一套凭这份数据参数就能直接参考的方案范本。
| 项目 | 详情 | ||
|---|---|---|---|
| 方案类型 | 风冷模块设计方案 | ||
| 核心定位 | 适配性选址 | 冷热平衡计算 | 运维友好型布局 |
| 适用场景 | 中型商业建筑（3000-20000㎡）、工业厂房、办公园区，目标是在缺水地区或无法设置冷却塔的场地实现高效制冷采暖 | ||
| 预算参考 | 整屯起购价约15-50万（根据冷量配置），需留出8-12%的不可预见费安装成本；水泵及管路系统建议占15-20%，这块一旦省了后期能耗会高出不少 |
本期独特记忆点：宁可把风冷模块设计方案多算两遍冷负荷，也别让建筑在盛夏时追着你改图纸。
三大核心数据亮点：
冷负荷从180W/㎡降到110W/㎡ → 降低约38% → 为什么重要：某产业园区实际案例显示，将面积指标从设计初稿的180W/㎡压到110W/㎡，直接减少了4台主机的投入，省下的采购费用接近20万。
拼接限制从8台扩到32台 → 扩容空间提升300% → 为什么重要：约克YCAE系列模块最多允许拼接32个模块，冷量范围覆盖54-4160kW-。这意味着今天装了300kW，三年后业务翻倍到1000kW也不用换主机，分期投入的资金压力小得多。
水泵流量保留15%余量 → 避免末端水力失衡 → 为什么重要：冷冻水泵的流量应在计算值基础上追加15%，对应流量公式L(m³/h)=0.172Q×1.15-。这条如果漏算了，那么离主机最远的几个房间冬天永远暖不起来。
布局选址的“第一公里”，决定了能耗的上限
你是不是也遇到过这种麻烦——主机装好了才发现，夏天运行时热风排不出去，机器频频高温保护，甚至自动停机？
说实话，这是风冷模块设计方案里踩坑率最高的环节，而且一旦踩了就很难回头——不像水管堵了能疏通，主机安装位置定了就很难再移位。

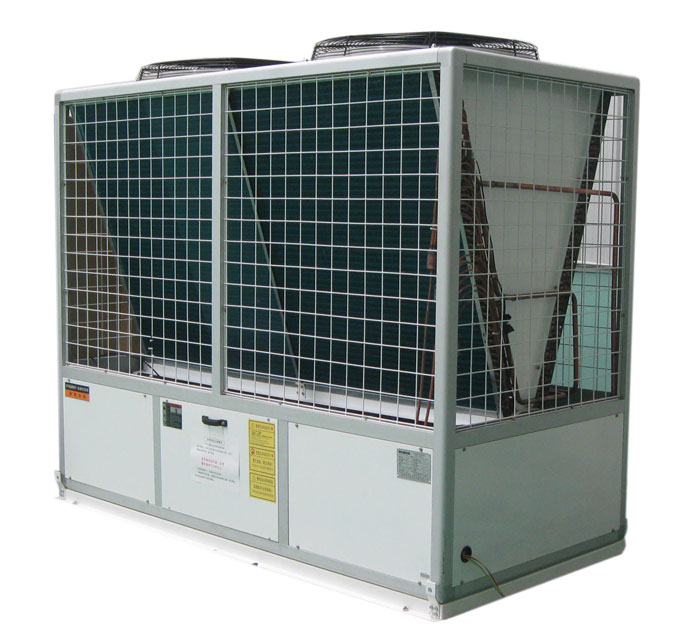

风冷模块机组正常工作时需要大量室外新鲜空气来带走冷凝器热量。如果安装位置选在几栋楼夹着的“天井”里，或者贴着墙根只有40cm的狭小通道中，那排出的热气还没散开就被吸回来，造成进风温度虚高，压缩机被迫降频运行，能效直线下降。
行业通用的安全间距建议：主机进风侧至少要留出450mm以上的空间，排风侧前方3m内不应有障碍物。如果场地实在受限，可以采用导风罩来改变气流方向，但会增加2000-8000元不等的风冷柜组件费用。
像潍坊某产业园区在2025年扩建时就踩过这个坑——空调主机放在三层裙楼的屋顶，四周被电梯机房和排烟井包围。夏季外温37度时，机组的实测进风温度达到了46度，比室外高了9度，COP直接掉了23%。最后只能在风扇出口加装2.3m长的斜向导风罩，花了将近5万块才算解决。
记住：好的选址不是给主机找个空地，而是给它规划一个能顺畅呼吸的区域。
水泵匹配被轻视，整栋楼的舒适度就差在这
整套风冷模块系统里，水泵看似只是一个配角，但它选小了末端没效果，选大了整栋楼都在“震”。冷水机组的进出水温差标准为5℃，如果水泵的扬程和流量没算对，实际温差只有3℃甚至2℃，那么主机就要多运行好几个小时才能满足冷量需求-。
设计流速目标：DN100以内管路建议控制在1.5-2.2m/s，最大不要超过2.5m/s。如果超过这个数值，管道摩擦阻力急剧增加，一方面水泵电耗上升，另一方面会产生明显的流动噪音。想象一下，写字楼的空调水管在走廊吊顶里嗡嗡作响，在静音会议室里听得一清二楚。
流量计算公式：冷冻水流量L(m³/h)≈0.172×设计冷负荷Q(kW)。比如一个设计冷负荷800kW的办公楼，理论流量为800×0.172≈137.6m³/h，再按15%余量追加后，水泵选型流量应为158.2m³/h-。这15%不是拍脑袋加的，而是为了覆盖管路沿程损失、阀门局部阻力和未来末端改造的不确定性。
水系统竖管布局，不止是画图那么简单
风冷模块机组常见于缺水地区或者屋顶不具备冷却塔放置条件的项目。多栋建筑共用一套主机是常态，但问题来了：离主机最近的一栋楼，空调效果最好；最远的那栋楼，冬天制热时水温降了3度，末端完全不够用。
这事该怎么办？核心是通过分区环路的环管设计来平衡水力，把长距离输送的大环分成若干小环，再用平衡阀把各支路的压差控制在一个相对接近的水平。对于垂直高度超过30m的建筑，低区和高区建议分设换热水泵，避免低区回水压力把高区末端的表冷器撑爆。
噪音投诉，你不得不提防的隐性雷
如果项目的风冷模块布局方案里没有提前考虑减噪处理，那么等场地调试验收的时候，你可能会听到一阵像直升机的低频轰鸣。单台风冷模块的运行噪声通常在62-68分贝(A)之间，如果拼接了4台以上同时启动，屋顶的感受可能在75分贝以上。对于屋顶下方有办公区或职工宿舍的项目来说，这已经超出了《声环境质量标准》中昼间60分贝的限值。
那怎么办？声学模拟可以在设计阶段提前发现问题。2026年初，有研究团队通过CFD模拟优化了冷源机组的流道布局，降低了气流的紊乱量和涡流噪声-。常规的物理降噪方式包括：在冷却风扇外侧加装消声导风罩（降噪效果约5-8分贝，费用约6000-15000元/台）、在机组底部的刚性支撑之间嵌入橡胶隔震垫（降噪效果约3-5分贝）、或选用低噪声风扇（如采用优化空气动力学叶片设计的EC风机，能在同等风量下降低3-6分贝的噪声）。选用低噪款型的溢价通常在10-15%之间。
不分大小都要做仿真，这是2026年的一条新红线
行业内有一个常年被忽视但极其关键的设计步骤——热仿真分析。它的重要程度就像盖楼前的岩土勘察：不做也能画图出方案，但出了问题就是结构性的。
2026年3月，国内一篇工程实战的总结文章明确指出：哪怕是最简单的单芯片风冷散热，仿真也能帮你避开80%的常见坑-。放到建筑暖通领域也是一样的逻辑——仿真能帮你提前识别气流短路路径、排查局部热点的位置、检验机组摆放间距是否真的满足通风需求。
今年3月1日起正式实施的行业标准JB/T 15212-2025，对数据中心和通信机房用的自然冷却风冷机组的技术要求和试验方法做了明确规定-。这意味着，在设计阶段引入仿真验证不再是一道“加分项”，而是走向合规设计的一条必经之路。
回到一个真实场景：桂林某酒店在2025年底做了一次节能改造，风冷模块设计方案中做了全方位的声学与气流仿真后发现，原来按常规间距摆放的方案会让进风短路率高达18%，导致COP下降约9%。设计师把机组间距从900mm增加到1.8m后，气流短路率降到了5%以下，全年节电约7.4万度。
值得抄的3个设计决策
1. 模块扩容预留：先装6台，预留6台位
在屋顶土建阶段就把所有机组的基础一台做好，管路主干管按12台配置一次安装到位。为什么？因为后期再浇基础、凿路面的成本是新做时的3倍，而且会影响商户的正常经营，非常被动。
2. 水泵做备用：一用一备+故障自切
水泵停转是整个系统停摆的开始。双泵配置只多了约25%的一次性投入，但避免了某个夏天的周六下午水泵烧毁、整栋楼停冷的尴尬场景。
3. 冲洗用全管路冲洗标准，不取巧
施工完成后在系统里充水，单台水泵点动25分钟让杂质沉淀，再分环路排水2-3次，直到排出的水肉眼见不到沙粒为止。这样做能避免调试阶段金属碎屑进入板式换热器，防止将0.8mm的细密流道堵塞。
避坑指南
第1条：2026年商用空调市场正在出现一种新思路——“风液同源”技术架构。原理是让风冷和液冷共用一个冷源系统，通过智能控制按需调配冷量-。如果你负责的项目后期有扩容高密机柜的规划，可以在方案阶段就做两步准备：主干管路按液冷标准预留接口，平面划分出液冷CDU的放置区域。这样做既避免了未来的二次土建改造，还比到时候翻新重做省下大约40%的管路投入。
第2条：千万别为了省8000块钱选劣质的橡胶软接头，因为风冷模块机组的启停压缩机在一个昼夜周期里可能高达20次以上。劣质接头在不到2年内就会老化开裂发生水漫机房的危险事故，修复费用远超当初省下的那点成本。材质上要求选用三元乙丙橡胶内衬和304不锈钢法兰，并查验厂家提供的20万次循环疲劳测试报告。
第3条：在工程调试完成以后，要想办法检查水系统是否有空气积存。可以在管路最高点手动打开自动排气阀，看看有没有“嘶嘶”的放气声。另一个更直观的方法是触摸管壁：在上水平管段的前半部分表面温度通常恒定，后半部分如果明显变凉，说明前部聚集了空气阻碍热水循环。施工完毕后应连续运行水泵48小时，定期操作各环路排气阀，把残留空气赶干净。
一个真正合格的风冷模块设计方案，不是在图纸上做到多华丽、塞进去多少个看似先进的参数和配置，而是在每一个真实的运转场景里都能够触及用户最根本的需求——夏天不趟汗、冬天不哆嗦、设备不出大故障、电费不变成无底洞。
所以，判定这套方案合格与不合格的标准不需要特别复杂。你就站在即将使用这套系统的用户面前，问他一句：
“这套方案拿给你用，愿意签验收单吗？”
如果他的回答有超过2秒的犹豫，那这张图纸就还应该再改改。
